一、概 述
LDZH﹙電熱干燥﹚ 型
立式壓力蒸汽滅菌器﹙以下簡稱
滅菌器﹚是我廠生產的大口徑，大容積滅菌設備。
該
滅菌器供醫療機構對可耐壓力、耐高溫蒸汽的醫療器械消毒滅菌之用。
滅菌器是按照GB 4793.1-2007《測量、控制和實驗室用電氣設備的安全要求第1部分：通用要求》, GB 4793.4-2001《測量、控制和實驗室用電氣設備的安全實驗室用處理既用材料的蒸壓器的特殊要求》、YY 1007-2005《
立式壓力蒸汽滅菌器》和《壓力容器安全技術監察規程》（G家質量技術監督局（1999））等技術規范的相關規定而制造的。
滅菌器符合注冊標準：YZB/滬 2143-57-2008 《
立式壓力蒸汽滅菌器》
二、技術特征
1：滅菌器工作環境溫度5℃～40℃，相對濕度不大于85%，大氣壓力70kPa～106kPa。
2：滅菌器為實驗室固定式設備與網電源為**連接，外接電源為三相五線制。
3：滅菌器的型式尺寸，基本參數符合《壓力容器安全技術規程》要求。
4：滅菌器為快開門式，裝有聯鎖裝置，并有警示燈提示。
5：滅菌器的壓力指示器從—100kPa～300kPa，大氣壓力讀數為0。（圖29）
6：滅菌器的控制系統由微電腦控制，具有水位、時間、溫度控制及斷水、超溫報警和自動斷電功能，并具有低水位雙重保護作用。
7：滅菌器在醒目處標有各種警示標記以提醒操作者，請仔細閱讀隨機文件，掌握操作要*。
8：滅菌器的**高工作壓力為0.217MPa，正常工作狀態下不產生噪聲。
9：滅菌器有可靠的保護接地，并有明顯的接地標記（圖二）
10：滅菌器底部裝有下排汽閥，滅菌終了時，使用下排汽閥使滅菌物品更干燥。
(見結構圖)
11：滅菌器防護等級為一級，污染等級為2級，過電壓類別為Ⅱ類，運行條件：連續運行。
12：滅菌器用沸點為100℃的溶液產生的加壓飽和蒸汽對物品進行滅菌。
13：滅菌器具有電熱干燥功能，使滅菌物品更干燥。
三、技術參數
1：滅菌器電源電壓為交流380V±38V，50Hz。功率2kW×3，（五線制）
2：滅菌器直徑Φ500mm，有效容積分為：100立升、150立升、200立升，凈重分別為：170kg、180kg、190kg。
3：滅菌器工作壓力為0.217 MPa，工作溫度134℃。
4：滅菌器裝有安全閥，**高工作壓力0.24MPa±0.014MPa。
5：滅菌器裝有熔斷器為RT14～RT18、規格φ10×38 ，380V 16A×3，能有效隔斷因短路引起的超限電流。

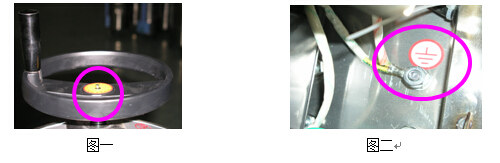

6：滅菌器裝有可靠的連鎖裝置，當門（蓋）鎖緊，蒸汽壓力≥0.028MPa時，蓋被鎖住，不能打開，當蒸汽壓力泄放，壓力表指針歸零，聯鎖解鎖，蓋才能打開。（圖一）
7：滅菌器快開門聯鎖裝置使用壽命1000個滅菌周期。
